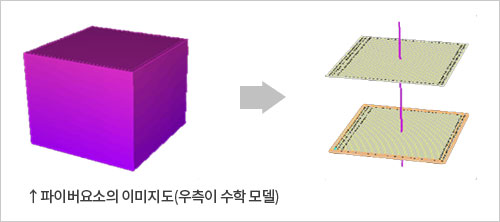

해석면에서의 주된 특징은, UC-win/FRAME(3D)에서 높은 평가와 많은

실적이 있는 3차원 파이버요소와 Reissner-Mindlin이론에 기인한 평판

요소를 갖추고 있는 것, 그리고 그러한 재료 비선형 및 기하학적 비선형

(대변위)을 동시에 고려한 정적 해석이 가능한 점 입니다.

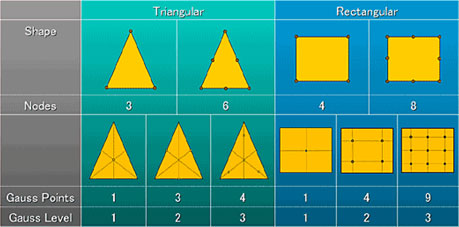

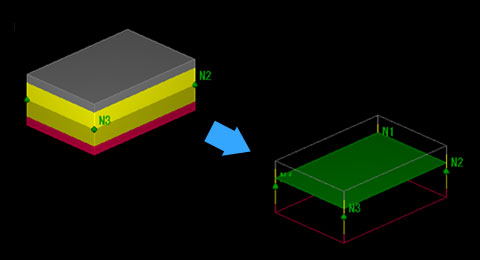

평판요소는 두께 방향으로 복수의 층을 가지는 적층 구조로 할 수 있으며,

각 층에는 다른 재료 종류나 선형•비선형의 설정을 개별적으로 정의할

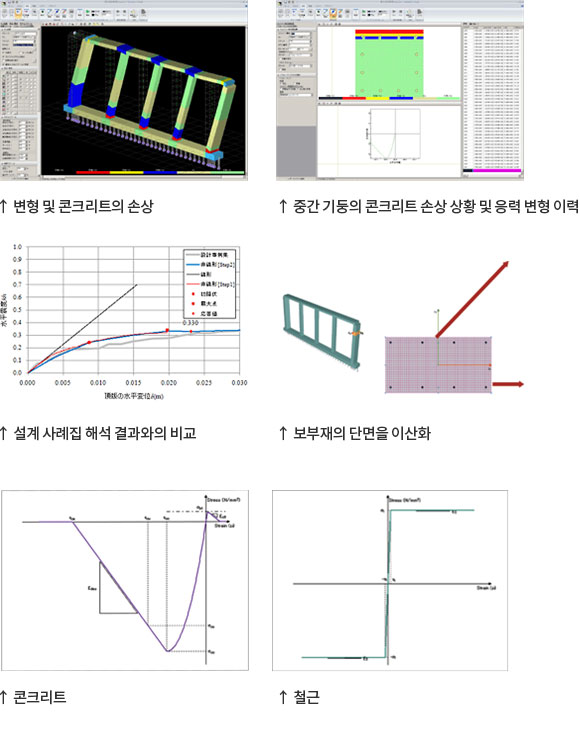

수 있습 니다. 평판요소에 적용할 콘크리트 구성칙에, 동경대학 콘크리트

연구 실에서 개발된 세계적으로 평가가 높은 철근 콘크리트 비선형 구성칙

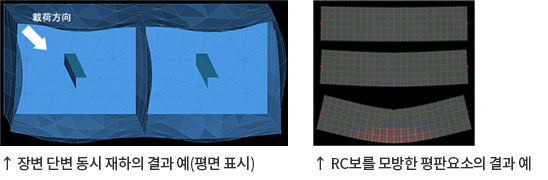

(분산균열 모델) 을 채용하고 있습니다. 본 제품의 평판요소는, UC-win/

WCOMD 의 C요소를 두께 방향으로 다층으로 확장하여, 면내 변형 뿐만

아니라 면외 변형의 비선형 거동도 해석 가능하게 했다고도 말할 수

있습니다.

 항목

 내용

 해석

 정적 해석/동적 해석/고유값 해석

 비선형 해석

 재료 비선형/기하학적 비선형(대변위 이론)/복합 비선형(재료 비선형과 기하학적 비선형을 동시에 고려)

 적용 이론

 미소 변위 이론/대변위 이론/탄성바닥위의 보 이론/Bernoulli-Euler의 보이론/Timoshenko보이론(전단 변형 고려)/Reissner-Mindlin이론

 요소

 탄성보요소/강체요소/보요소/Ｍ－φ요소/파이버요소/평판요소(적층 플레이트)

 경계 조건

 절점에 대해서 6자유도의 구속 조건(자유or고정or스프링)/탄성보요소에 대해서 분포스프링(부재축방향＋부재축 직각2방향)/연성스프링(절점에 정의)

 재료의 종류

 콘크리트/철근/PC강재(강연선, 강봉)/강판/탄소 섬유 시트/아라미드 섬유 시트/탄성 재료(탄성계수를 임의로 입력)/비구조 재료(단위체적중량만을 고려한 재료)

 정의 가능한 하중

 절점하중/부재하중(집중, 분포, 사영장)/온도하중/강제변위

 자동 생성하는 하중

 사하중/프리스트레스하중/수평 진도 하중

 정적 하중

 단조 증가/반복(일정, 증가)/반전 반복(일정, 증가)

 동적 하중

 가속도 파형(연직과 수평 2성분의 개별 또는 동시 입력)

 동적 해석

 Newmark-β법(β＝1/4)에 의한 직접 적분법

 감쇠

 요소별 강성 비례형(초기 강성, 순간 강성)/Rayleigh형(초기 강성, 순간 강성)/요소별 Rayleigh형(초기 강성, 순간 강성)

 질량 매트릭스

 Consistent mass matrix／Lumped mass matrix

        - 메인 화면에 윈도우를 자유롭게 끼워넣기/꺼내기 가능한

          Dockable 인터페이스

        - 절점수가 많은 대규모 모델이라도 고속으로 동작하는

          언도/리도 기능

        - 복사•붙이기나 데이터 체크가 용이한 표형식 입력

        - 마우스 조작에 의한 연속보요소 작성, 평판요소 작성등

        - UC-win/FRAME(3D)의 데이터 파일 가져오기 대응

   - 3차원 CAD와 같은 사각형 확대•축소•종횡 이동

   - 마우스의 드래그 조작에 의한 요소의 이동•회전

   - 기존 모델에 다른 모델을 간단하게 붙이기 가능

   - 모델 작성 순서를 알 수 있는 트리 구조

   - 모델도의 복수 화면 기동에 대응

   - 고품질의 리포트 출력 기능

   - 강력한 검색 기능

예1)

아래 그림은, 좌측 트리를 [표현 설정]탭으로 전환하여 솔리드 표시나 절점의 비표시등의 설정을 하고, 우측 화면에서는 조감도•평면도•측면도•정면도를 표시시키는 버튼을 눌러서 각 그림을 자유로이 늘어놓은 모습입니다.

예2)

복수의 표형식 입력 화면을 1개의 윈도우 내에 나란히 한 모습입니다. 몇개라도 동시에 나란히 할 수 있으며, 탭으로 전환하도록 재배치하는 것도 가능합니다. 모델 내를 마우스 조작에 의해 절점을 추가•삭제등을 하면, 자동적으로 표에도 반영됩니다.

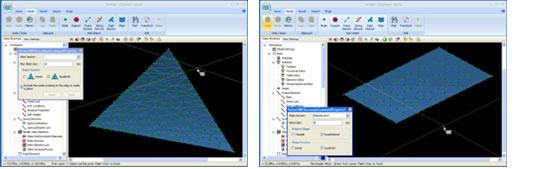

예3)

좌측 그림은 삼각형의 평판요소를 마우스 조작으로 작성한 모습. 공간내의 3장소를 차례로 클릭하여 적용 버튼을 누르면 자동적으로 삼각형의 메쉬 분할이 실행됩니다. 우측 그림의 사각형 요소는, 공간내의 2점을 드래그함으로써 자동적으로 사각형 요소가 생성됩니다. 어느쪽도 메쉬 분할의 사이즈나 요소 종류를 그림에 나타내는 소화면으로 설정합니다.

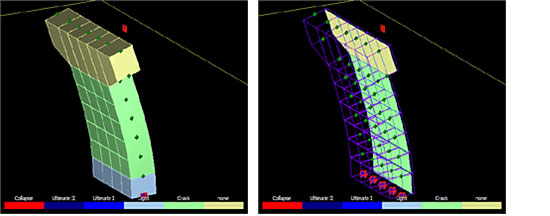

예5)

평판요소가 변형한 상태와 변형에 의한 손상 판정 결과를 동시에 표시시킨 모습입니다. 우측은 층마다 판정한 그림, 좌측은 요소 전체로써 판정한 그림입니다.

예6)

리포트 출력을 설정하는 화면입니다. 출력했을 때의 목차에 가까운 이미지로 출력 설정을 합니다.

● Plugin SDK는 Engineer's Studio（R）입력 데이터를 직접 작성할 수 있는 개발

● API는 COM（Component Object Model）

● COMㅇ[ 대응하는 개발 환경（C、C++,VBA,Delphi 등）이 있으면 마음대로 모델을 작성 가능

● 개발 환경에서 DLL을 작성하여 OS에 등록 후 Engineer's Studio（R）를 기동해서 이용

● 개발 환경에서 자유롭게 작성한 입력 화면에서 입력 독자의 파일 저장도 가능

● 계산과 결과 화면은 Engineer's Studio（R）본체에서 하기 때문에 Engineer's Studio（R）이 별도로 필요함

● 샘플 프로그램（현재 6 가지 종류）

● 방물 선형상 플레임（Parabola）

● 박스컬벗 （Box）

● 직선 플레임（Line）

● 5경관 연속 다리 동적 해석 모델（Bridge）

● 사π다리（Shapai）

● 4변 고정 비선형 평판 요소 모델（Plate）
